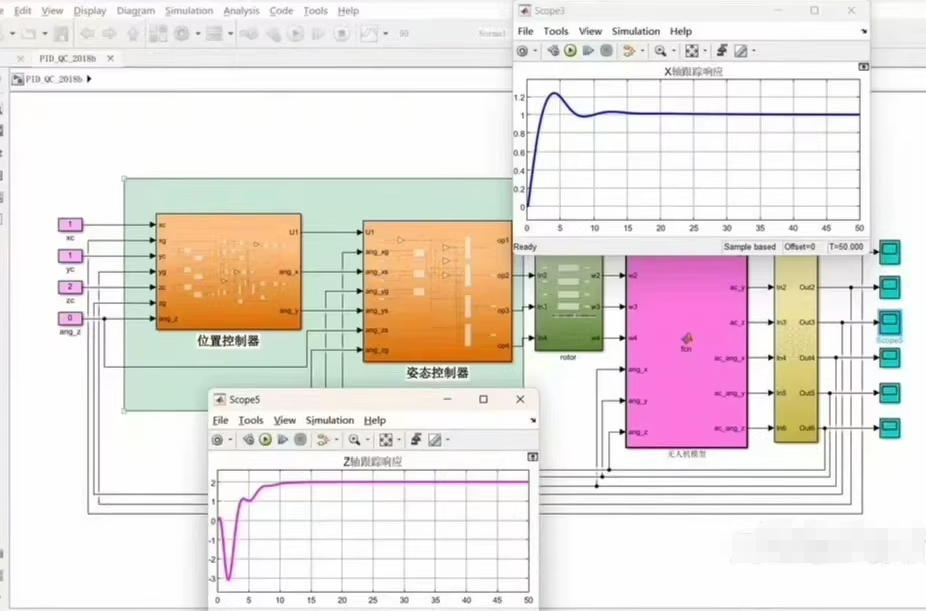

基于Matlab的四旋翼无人机动力学PID控制仿真

具体内容包括：

1. 运用欧拉方程对地面坐标到机体坐标的转换矩阵进行了推导

2. 在无人机动力学模型基础上，采用经典PID控制算法对其内环姿态和外环位置进行控制

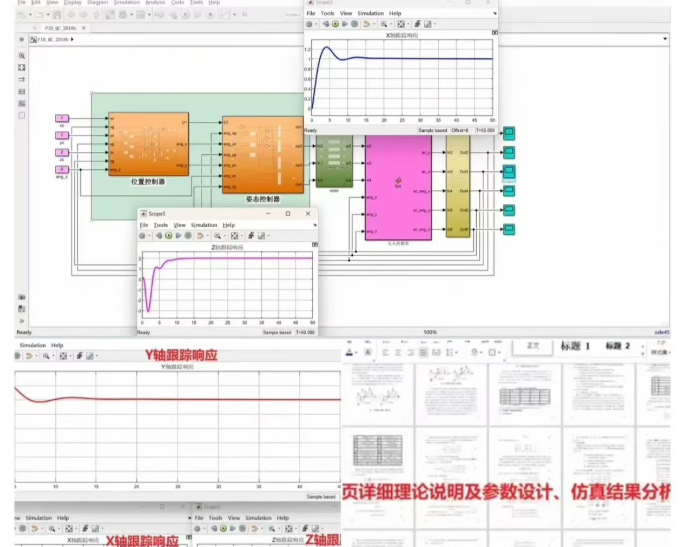

3. 说明文档：
   ①详细推导四旋翼飞行器的数学模型
   ②PID控制器的设计、位置回路控制器设计、姿态回路控制器设计
   ③PID参数调整
   ④仿真结果分析98

以下文字及示例代码仅供参考

---

基于Matlab的四旋翼无人机动力学PID控制仿真

一、引言

四旋翼无人机因其结构简单、灵活性高、易于控制等优点，在物流、航拍、搜索救援等领域得到了广泛应用。本篇文章将详细介绍基于Matlab的四旋翼无人机动力学PID控制仿真，包括欧拉方程的推导、数学模型的建立、PID控制器的设计以及仿真结果分析。

二、欧拉方程与坐标转换矩阵

1. 欧拉方程

四旋翼无人机的动力学模型需要考虑其在空间中的旋转运动。欧拉方程是描述刚体旋转运动的基本方程。对于四旋翼无人机，其欧拉方程可以表示为：

[
I \dot{\omega} + \omega \times (I \omega) = \tau
]

其中，(I) 是惯性张量矩阵，(\omega) 是机体角速度，(\tau) 是控制力矩。

2. 坐标转换矩阵

为了将地面坐标系中的姿态信息转换到机体坐标系，我们需要推导坐标转换矩阵。假设无人机的初始姿态为零，其旋转顺序为 (Z-Y-X)，则转换矩阵 (R) 可以表示为：

[
R = R_x(\phi) R_y(\theta) R_z(\psi)
]

其中，(\phi)、(\theta) 和 (\psi) 分别是绕 (x)、(y) 和 (z) 轴的旋转角度，对应的旋转矩阵分别为：

[
R_x(\phi) = \begin{bmatrix}
1 & 0 & 0 \
0 & \cos(\phi) & -\sin(\phi) \
0 & \sin(\phi) & \cos(\phi)
\end{bmatrix}
]

[
R_y(\theta) = \begin{bmatrix}
\cos(\theta) & 0 & \sin(\theta) \
0 & 1 & 0 \
-\sin(\theta) & 0 & \cos(\theta)
\end{bmatrix}
]

[
R_z(\psi) = \begin{bmatrix}
\cos(\psi) & -\sin(\psi) & 0 \
\sin(\psi) & \cos(\psi) & 0 \
0 & 0 & 1
\end{bmatrix}
]

通过矩阵乘法，可以得到完整的转换矩阵 (R)。

三、四旋翼无人机的数学模型

1. 动力学模型

四旋翼无人机的动力学模型包括线性运动和旋转运动。其线性运动方程可以表示为：

[
\begin{cases}
\dot{x} = v_x \
\dot{y} = v_y \
\dot{z} = v_z
\end{cases}
]

其中，(x)、(y) 和 (z) 是无人机在地面坐标系中的位置，(v_x)、(v_y) 和 (v_z) 是其速度。

旋转运动方程由欧拉方程给出，控制力矩 (\tau) 由电机转速决定。

2. 运动学模型

运动学模型描述了无人机的姿态变化。其姿态角的变化率可以表示为：

[
\begin{cases}
\dot{\phi} = p + q \sin(\phi) \tan(\theta) + r \cos(\phi) \tan(\theta) \
\dot{\theta} = q \cos(\phi) - r \sin(\phi) \
\dot{\psi} = q \sin(\phi) / \cos(\theta) + r \cos(\phi) / \cos(\theta)
\end{cases}
]

其中，(p)、(q) 和 (r) 是机体坐标系中的角速度。

四、PID控制器设计

1. 姿态回路PID控制器

姿态回路PID控制器用于控制无人机的俯仰角、滚转角和偏航角。其控制律可以表示为：

[
u = K_p e + K_i \int e dt + K_d \dot{e}
]

其中，(e) 是姿态角误差，(K_p)、(K_i) 和 (K_d) 是PID控制器的参数。

2. 位置回路PID控制器

位置回路PID控制器用于控制无人机的位置。其控制律与姿态回路类似，但需要将位置误差转换为姿态角指令。

3. PID参数调整

PID参数的调整是控制效果的关键。通常需要通过实验或仿真进行调整，以达到理想的控制效果。

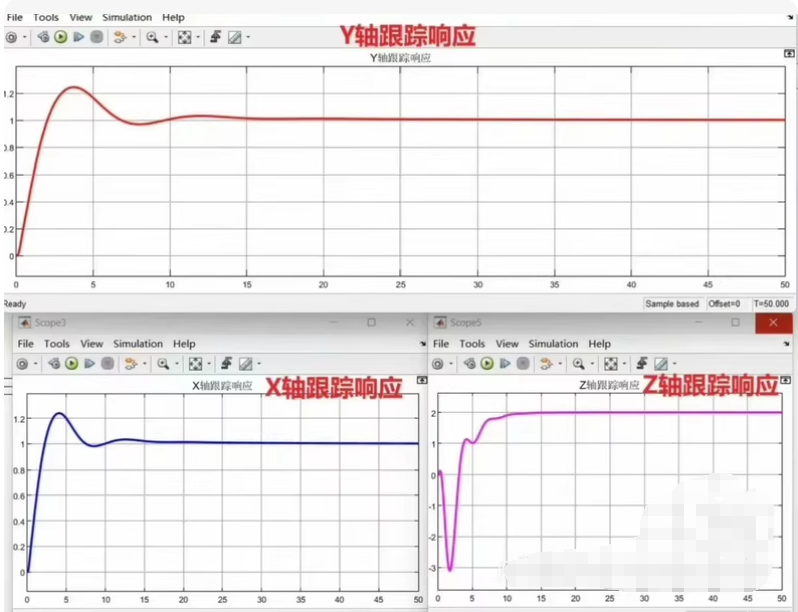

五、仿真结果分析

通过Matlab仿真，我们可以观察到无人机在PID控制下的运动轨迹和姿态变化。仿真结果表明，PID控制器能够有效地控制无人机的姿态和位置，使其按照预设的轨迹飞行。

六、代码实现

以下是基于Matlab的四旋翼无人机动力学PID控制仿真代码。

% 参数设置
m = 1.5; % 无人机质量
g = 9.81; % 重力加速度
I = [0.082, 0, 0; 0, 0.084, 0; 0, 0, 0.138]; % 惯性张量矩阵
d = 0.3; % 旋翼到质心的距离
k = 1e-5; % 转矩系数
b = 1e-7; % 升力系数
Kp_pos = [1, 1, 1]; % 位置PID比例系数
Ki_pos = [0.1, 0.1, 0.1]; % 位置PID积分系数
Kd_pos = [0.5, 0.5, 0.5]; % 位置PID微分系数
Kp_att = [5, 5, 5]; % 姿态PID比例系数
Ki_att = [0.1, 0.1, 0.1]; % 姿态PID积分系数
Kd_att = [0.5, 0.5, 0.5]; % 姿态PID微分系数

% 初始状态
x = 0; y = 0; z = 0; % 位置
vx = 0; vy = 0; vz = 0; % 速度
phi = 0; theta = 0; psi = 0; % 姿态角
p = 0; q = 0; r = 0; % 角速度

% 仿真时间
t = 0:0.01:10;

% 仿真循环
for i = 1:length(t)
    % 目标位置
    x_des = 2; y_des = 2; z_des = -2; % 目标位置
    % 位置误差
    ex = x_des - x;
    ey = y_des - y;
    ez = z_des - z;
    % 位置PID控制
    u1 = Kp_pos(1)*ex + Ki_pos(1)*ex*t(i) + Kd_pos(1)*(vx);
    u2 = Kp_pos(2)*ey + Ki_pos(2)*ey*t(i) + Kd_pos(2)*(vy);
    u3 = Kp_pos(3)*ez + Ki_pos(3)*ez*t(i) + Kd_pos(3)*(vz);
    % 姿态角指令
    phi_cmd = atan2(u2, sqrt(u1^2 + u3^2));
    theta_cmd = atan2(-u1, u3);
    psi_cmd = 0; % 偏航角指令
    % 姿态误差
    ephi = phi_cmd - phi;
    etheta = theta_cmd - theta;
    epsi = psi_cmd - psi;
    % 姿态PID控制
    tau_phi = Kp_att(1)*ephi + Ki_att(1)*ephi*t(i) + Kd_att(1)*(p);
    tau_theta = Kp_att(2)*etheta + Ki_att(2)*etheta*t(i) + Kd_att(2)*(q);
    tau_psi = Kp_att(3)*epsi + Ki_att(3)*epsi*t(i) + Kd_att(3)*(r);
    % 动力学更新
    omega = [p; q; r];
    I_inv = inv(I);
    omega_dot = I_inv * (tau - cross(omega, I*omega));
    p = p + omega_dot(1)*0.01;
    q = q + omega_dot(2)*0.01;
    r = r + omega_dot(3)*0.01;
    % 运动学更新
    phi = phi + p*0.01;
    theta = theta + q*0.01;
    psi = psi + r
