一、晶振频率

（专业化面试重要考点）

Arduino单片机的晶振频率

        Arduino开发板使用的单片机型号不同，晶振频率也有所差异。以下是常见Arduino板载晶振的频率信息：

ATmega328P（如Arduino Uno）
        外部晶振频率：16 MHz
        这是大多数基于ATmega328P的Arduino板（如Uno、Nano）的标准配置，确保稳定运行和准确的时序控制。

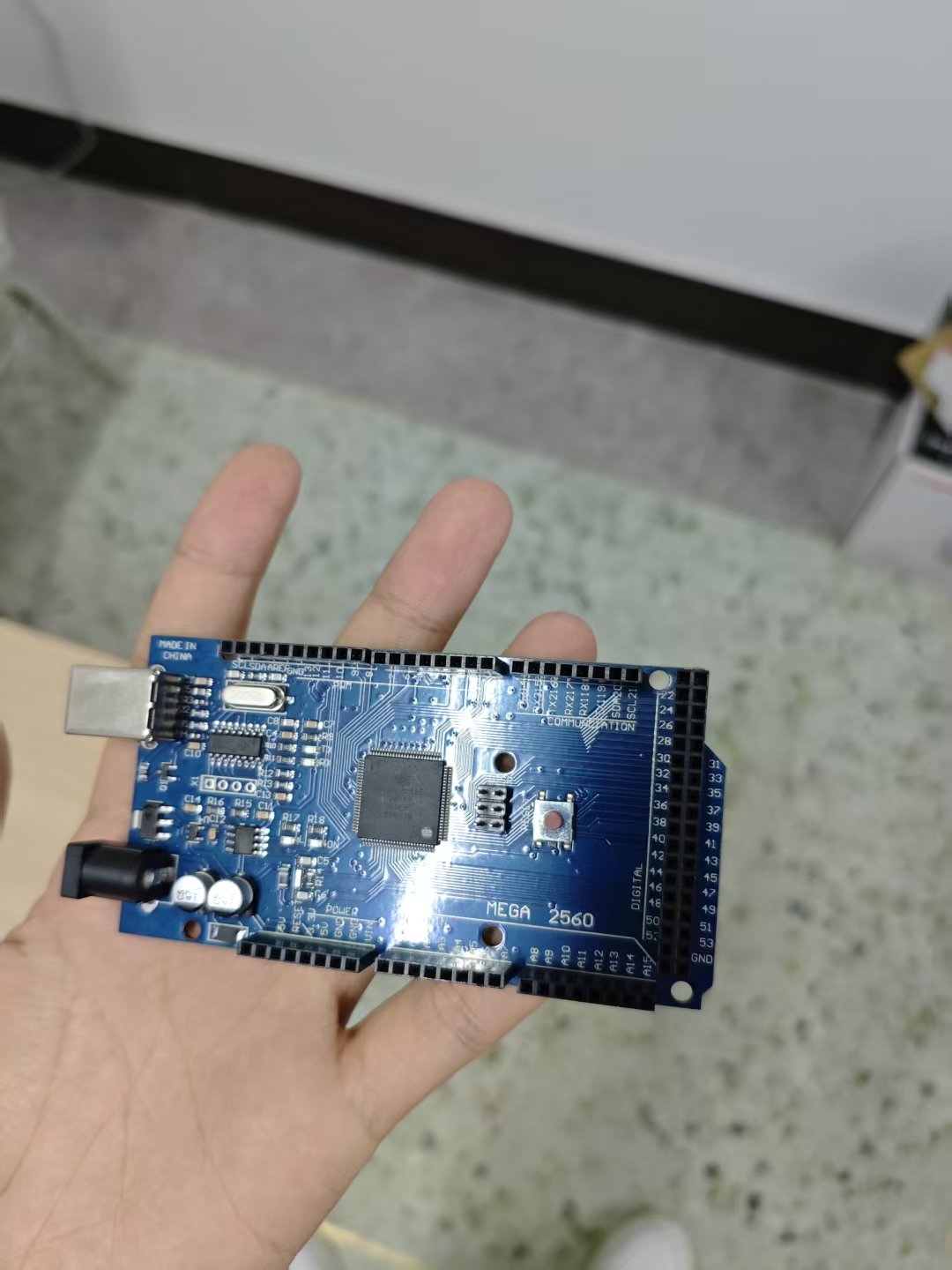

ATmega2560（如Arduino Mega）
        外部晶振频率：16 MHz
        Mega系列同样采用16 MHz晶振，与Uno保持兼容性。

ATmega32U4（如Arduino Leonardo）
        外部晶振频率：16 MHz
        内置USB通信的Leonardo也使用16 MHz外部晶振。
ESP8266（如NodeMCU）
        内部晶振频率：80 MHz
        部分第三方Arduino兼容板（如NodeMCU）采用ESP8266，其内部时钟频率更高，但可通过分频调整。
ESP32（如Arduino-ESP32）
        默认主频：240 MHz
        ESP32系列支持动态频率调整，默认运行频率为240 MHz，无需外部晶振。
        AVR单片机（无外部晶振时）
        内部RC振荡器频率：8 MHz
        部分精简版Arduino（如Pro Mini）可能依赖内部RC振荡器，但精度较低。
频率对开发的影响
        时序计算：延时函数（如delay()）依赖晶振频率，需确保代码与硬件匹配。
        串口通信：波特率误差与晶振频率直接相关，高频晶振能支持更稳定的通信。
        超频风险：强行修改晶振可能导致不稳定，需谨慎操作。
如何查看当前频率

void setup() {
  Serial.begin(9600);
  Serial.print("CPU Frequency: ");
  Serial.print(F_CPU / 1000000); // 打印以MHz为单位的频率
  Serial.println(" MHz");
}
void loop() {}

---

51单片机的晶振频率

        51单片机通常使用11.0592MHz或12MHz的晶振。11.0592MHz的频率常用于串口通信，因为可以精确生成标准的波特率。12MHz的频率则适合需要更高运行速度的应用。

---

STM32F0系列晶振频率

        STM32F0系列单片机的外部高速晶振（HSE）通常支持4-32MHz，常见的选择是8MHz。内部RC振荡器（HSI）的频率为8MHz。低速外部晶振（LSE）一般为32.768kHz，用于RTC功能。

---

STM32F1系列晶振频率

        STM32F1系列的外部高速晶振（HSE）支持4-16MHz，常用的频率为8MHz。内部RC振荡器（HSI）的频率为8MHz。低速外部晶振（LSE）通常为32.768kHz，用于RTC和低功耗模式。

---

STM32F4系列晶振频率

        STM32F4系列的外部高速晶振（HSE）支持4-26MHz，常见的选择是8MHz或25MHz。内部RC振荡器（HSI）的频率为16MHz。低速外部晶振（LSE）通常为32.768kHz，用于RTC功能。

二、单片机外设

Arduino单片机的外设

数字输入/输出（GPIO）
        Arduino板载多个数字引脚，可配置为输入或输出模式，用于连接按钮、LED、继电器等设备。支持digitalRead()和digitalWrite()函数操作。

模拟输入（ADC）
        部分引脚（如A0-A5）支持模拟信号输入，通过analogRead()读取电压值（0-5V对应0-1023）。适用于传感器（如光敏电阻、电位器）。

模拟输出（PWM）
        特定引脚（如3、5、6、9、10、11）支持PWM输出，通过analogWrite()生成模拟信号（占空比0-255）。用于控制电机速度、LED亮度。

串口通信（UART）
        硬件串口（如TX/RX）用于与电脑或其他设备通信，常用函数包括Serial.begin()、Serial.print()。部分型号支持多串口（如Arduino Mega）。

通信接口:

I2C（Wire库）
        通过SCL/SDA引脚实现，支持多设备共享总线。常用设备包括OLED屏幕、加速度计（如MPU6050）。需使用Wire.h库。

SPI（SPI库）
        四线制高速通信（MOSI/MISO/SCK/SS），适用于SD卡、无线模块（如NRF24L01）。需配合SPI.h库及设备特定库。

1-Wire
        单总线协议，用于温度传感器（如DS18B20）。需依赖第三方库如DallasTemperature.h。

存储设备:
EEPROM
        板载非易失性存储（如ATmega328有1KB），通过EEPROM.h库读写数据，适合保存配置参数。

SD卡模块
        通过SPI接口扩展存储，需SD.h库支持，适用于数据记录。

显示设备:
LCD屏幕
        字符型（如1602A）需LiquidCrystal.h库，图形型（如12864）通常依赖特定驱动库。

LED点阵/数码管
        可通过移位寄存器（如74HC595）或专用驱动芯片（如MAX7219）控制。

传感器类

        环境传感器

        DHT11/DHT22（温湿度）：需DHT.h库
        BMP180（气压）：需Adafruit_BMP085.h
        光敏电阻：直接连接模拟引脚

        运动传感器

        HC-SR04（超声波测距）：通过NewPing.h库简化时序控制
        MPU6050（陀螺仪+加速度计）：需MPU6050.h库

        执行器件
        舵机（Servo）
        通过Servo.h库控制角度（0-180°），标准舵机使用PWM信号。

        步进电机
        需驱动板（如ULN2003）配合Stepper.h或AccelStepper.h库实现精确控制。

        继电器模块
        通过数字引脚控制高电压/大电流设备，注意电气隔离。

        网络与无线
        WiFi模块（ESP8266/ESP32）
        使用ESP8266WiFi.h或WiFi.h库连接网络，支持TCP/UDP通信。

        蓝牙模块（HC-05/HC-06）
        串口透传模块，可通过AT指令配置，与手机或电脑配对。

        RFID/NFC
        如MFRC522模块，需MFRC522.h库读取卡片信息。

---

51单片机的外设

        51单片机（如STC89C52、AT89S52等）的外设相对简单，主要包括以下模块：

定时器/计数器
        通常配备2-3个16位定时器（Timer0/1/2），支持定时和计数功能。定时器模式可用于产生精确延时，计数器模式可对外部脉冲计数。

串口通信（UART）
        全双工异步串行通信接口，支持波特率可调。常用于与PC、蓝牙模块或其他单片机通信，典型波特率为9600、115200等。

中断系统
        包含外部中断（INT0/INT1）、定时器中断和串口中断。中断优先级固定或可配置，适用于实时性要求高的场景。

GPIO
        4组8位通用输入输出端口（P0-P3），部分引脚复用为外设功能（如串口、中断等）。P0口需外接上拉电阻，其他端口内置弱上拉。

看门狗定时器（WDT）
独立看门狗用于检测程序跑飞，需定期喂狗。部分型号支持软件开启/关闭。

---

STM32单片机的外设

        STM32（如STM32F103C8T6）的外设丰富且性能更强，核心模块如下：

高级定时器与通用定时器

        高级定时器（如TIM1）支持PWM互补输出和死区控制，适用于电机驱动。通用定时器（TIM2-TIM5）支持输入捕获、输出比较和PWM生成。

ADC/DAC

        12位ADC支持多通道扫描，采样速率可达1MHz。部分型号配备12位DAC，用于模拟信号输出。

多种通信接口

• USART/UART：全双工异步通信，支持硬件流控。
• SPI：高速同步串行接口，时钟频率可达18MHz。
• I2C：多主机通信协议，支持标准模式（100kHz）和快速模式（400kHz）。
• CAN：用于工业通信，如CAN2.0B协议。

GPIO与复用功能
        所有IO口支持复用功能（AF），可配置为推挽、开漏、上拉/下拉模式。部分引脚耐受5V（FT标识）。

DMA控制器
        直接内存访问模块，可在不占用CPU资源下完成外设与内存的数据传输，如ADC采集数据到内存。

中断与事件系统
        支持嵌套向量中断（NVIC），优先级可动态配置。事件机制可触发外设联动（如定时器触发ADC采样）。

片上Flash与SRAM
        Flash存储程序代码，支持在线编程（IAP）。SRAM分为多块，如CCM内存专为高速访问设计。

三、外围电路

        在嵌入式系统设计中，微控制器需要外部电路（称为外围电路）来确保其稳定运行、通信和功能扩展。外围电路通常包括电源、复位、时钟、调试接口、通信接口等。STC51基于8051架构，Arduino基于AVR或ARM（如Uno使用ATmega328P），而STM32基于ARM Cortex-M内核，具有更高的性能和灵活性。用户要求重点介绍STM32，因此我将先简要概述STC51和Arduino的外围电路，然后详细解析STM32的外围电路设计。所有内容基于实际工程实践，确保真实可靠。

1. STC51的外围电路

        STC51是低成本8051兼容微控制器，其外围电路相对简单：

• 电源电路：使用5V稳压器（如7805），输入电压通常为7-12V，输出端添加滤波电容（如100μF电解电容和100nF陶瓷电容）以平滑电压。
• 复位电路：采用RC复位（如10kΩ电阻和10μF电容），或按钮复位，确保上电时MCU复位。
• 时钟电路：外部晶体振荡器（通常11.0592MHz或12MHz），匹配电容（如22pF）计算基于公式$C = \frac{1}{(2\pi f)^2 L}$（其中$f$为频率，$L$为晶体电感）。
• 通信接口：UART串口常用MAX232芯片进行RS232电平转换，连接PC；GPIO可直接驱动LED或按键。
• 特点：电路简单，适合基础应用，但性能有限。

2. Arduino的外围电路

        Arduino平台（如Uno）强调易用性，其外围电路集成度高：

• 电源电路：板载稳压器（如AMS1117-5.0），输入7-12V，输出5V；USB接口提供5V电源，添加滤波电容（10μF和100nF）。
• 复位电路：简单按钮复位，直接连接RESET引脚。
• 时钟电路：外部晶体（16MHz），匹配电容（如22pF）；部分型号使用内部振荡器。
• 通信接口：USB转串口芯片（如CH340G或ATmega16U2），实现UART通信；I/O引脚通过排针连接传感器（如I2C或SPI设备）。
• 特点：设计友好，适合初学者，但定制性较低。

3. STM32的外围电路（重点介绍）

        STM32系列基于ARM Cortex-M内核，性能强大，应用广泛（如工业控制、物联网）。其外围电路更复杂，需精细设计以确保稳定性和扩展性。以下分项详细说明，每个部分包括典型电路和设计要点。

• 电源电路

  • 作用：提供稳定电压（通常3.3V），STM32对电源噪声敏感，需高效滤波。
  • 典型实现：使用LDO稳压器（如AMS1117-3.3），输入5V（来自USB或外部电源）；输出端添加旁路电容：高频噪声用100nF陶瓷电容（靠近VDD引脚），低频波动用10μF电解电容。多电源域（如VDD、VDDA）需独立滤波。
  • 设计要点：电流需求计算：$I_{max} = \sum (I_{peripherals} + I_{core})$，确保LDO额定电流足够（例如500mA）。避免电压跌落，使用$0.1\mu F$电容每个电源引脚。

• 时钟电路

  • 作用：提供精确时序，STM32支持内部RC振荡器，但外部晶体更稳定。
  • 典型实现：
    • 高频时钟：外部晶体（4-26MHz，常用8MHz），匹配负载电容$C_L$（如18pF）。电容值计算：$C_1 = C_2 = 2 \times C_L - C_{stray}$（$C_{stray}$为寄生电容，约5pF）。
    • 低频时钟：用于RTC（Real-Time Clock），32.768kHz晶体，匹配电容（如12pF）。
  • 设计要点：晶体布局靠近MCU，避免长走线；若使用内部时钟，可省略外部晶体，但精度降低。

• 复位电路

  • 作用：确保可靠上电复位和手动复位。
  • 典型实现：RC复位网络（10kΩ电阻和100nF电容），或专用复位IC（如TPS3809）。按钮复位并联RC网络，提供低电平有效信号。
  • 设计要点：复位时间常数$t = R \times C$应大于MCU启动时间（如$t > 100\mu s$）。添加去抖动电容（如10nF）防误触发。

• 调试接口

  • 作用：用于程序下载和调试，STM32支持SWD（Serial Wire Debug）和JTAG。
  • 典型实现：SWD接口（两根线：SWDIO和SWCLK），使用4-pin连接器（如1.27mm间距）；添加上拉电阻（10kΩ）确保信号稳定。JTAG需更多引脚（TDI, TDO, TCK, TMS）。
  • 设计要点：优先使用SWD以节省空间；调试器（如ST-Link）直接连接，避免长线引入噪声。

• 通信接口

  • 作用：连接外部设备，如传感器、显示屏。STM32内置UART、SPI、I2C、USB等。
  • 典型实现：
    • UART/RS232：电平转换芯片（如MAX3232），连接PC或模块；电阻匹配（120Ω for RS485）。
    • SPI/I2C：直接连接从设备（如SD卡或EEPROM），添加上拉电阻（I2C用4.7kΩ，SPI用10kΩ）。
    • USB：需USB PHY芯片（如USB3300 for USB OTG），添加ESD保护二极管。
  • 设计要点：信号线长度控制（<10cm）；I2C总线电容计算：$C_{bus} < 400pF$，以防数据错误。

• ADC/DAC相关电路

  • 作用：模拟信号采集（ADC）或输出（DAC），STM32内置12位ADC。
  • 典型实现：ADC参考电压源（外部$V_{ref+}$，如2.5V基准芯片REF3025），添加滤波RC网络（如1kΩ和100nF）。输入通道加保护电路（TVS二极管防过压）。
  • 设计要点：采样精度受噪声影响，使用独立模拟电源（VDDA）和地（VSSA）；旁路电容（10μF和100nF）必须靠近引脚。噪声抑制公式：$SNR = 20 \log_{10}(2^N)$（$N$为分辨率位）。

• 其他外围电路

  • Boot模式配置：通过boot0和boot1引脚设置启动模式（如串口下载），使用电阻分压（如10kΩ下拉）。
  • GPIO保护：TVS二极管或电阻限流（如220Ω），防止过压/过流。
  • 扩展接口：连接LCD、以太网等，需专用驱动芯片（如ULN2003 for 步进电机）。

总结

• STC51和Arduino：外围电路简单，适合入门级项目，但性能和扩展性有限。
• STM32：外围电路设计更精细，强调电源完整性、时钟精度和通信可靠性。重点包括：
  • 电源使用LDO和多重滤波。
  • 时钟推荐外部晶体以提升稳定性。
  • 调试接口优先SWD。
  • 通信和ADC电路需抗噪声设计。 STM32的灵活性使其适用于复杂系统，但设计时需参考官方数据手册（如STMicroelectronics的文档）并使用工具（如STM32CubeMX）辅助布局。实际应用中，外围电路错误可能导致不稳定，因此建议通过示波器验证信号质量。
