内核和用户进程协作 — 同步阻塞
·
内核和用户进程协作 — 同步阻塞
用户进程—>内核：
用户进程发出创建socket指令—>切换到内核态创建socket并初始化
内核—>用户进程：
网络包到达网卡，通过硬中断和软中断处理—>唤醒用户进程

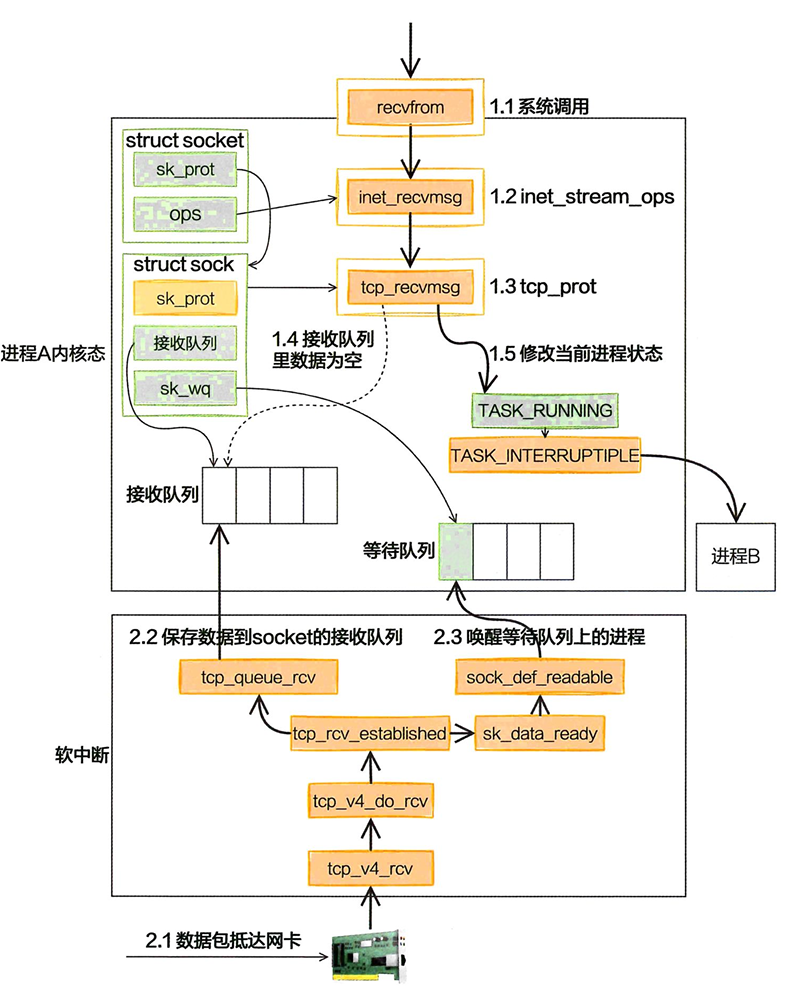

同步阻塞IO总体流程：
用户进程发出IO请求后，内核会查看struct sock 的 sk_receive_queue中有无数据：
- 没有数据，内核就将用户线程加入到
struct socket的等待队列，将用户进程标记为阻塞状态（TASK_INTERRUPTTIBLE）,通过调度器交出CPU，进入睡眠状态 - 数据就绪后，调用
sk—>sk_data_ready唤醒等待队列中的用户进程，进程状态变为TASK_RUNNING，被调度器重新加入运行队列
1.1 socket相关内容

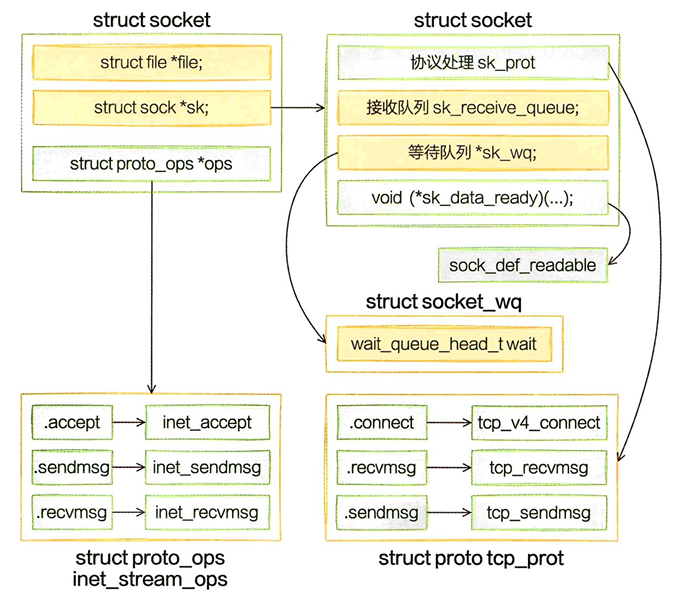

socket内核结构：
用户态通过socket函数创建一个socket，内核在内部会通过系统调用SYSCALL_DEFINE3(socket, int, family, int, type, int, protocol)相应创建一系列的socket相关的内核对象
创建socket的主要函数__sock_create：
// net/socket.c
int __sock_create(struct net *net, int family, int type, int protocol,
struct socket **res, int kern)
{
int err;
struct socket *sock;
const struct net_proto_family *pf;
...
// 分配socket对象
sock = sock_alloc();
...
// 获得每个协议族的操作表
pf = rcu_dereference(net_families[family]);
...
// 调用指定协议族的创建函数,对于AF_INET对应的是inet_create
err = pf->create(net, sock, protocol, kern);
...
}
对于AF_INET协议对应的创建函数是inet_create：根据类型SOCK_STREAM查找到对于TCP定义的操作方法实现集合inet_stream_ops和tcp_prot，并把它们分别设置到socket->ops和sock->sk_prot上
// net/ipv4/af_inet.c
static struct inet_protosw inetsw_array[] =
{
{
.type = SOCK_STREAM,
.protocol = IPPROTO_TCP,
.prot = &tcp_prot,
.ops = &inet_stream_ops,
.no_check = 0,
.flags = INET_PROTOSW_PERMANENT |
INET_PROTOSW_ICSK,
},
...
};
static int inet_create(struct net *net, struct socket *sock, int protocol,
int kern)
{
struct sock *sk;
struct inet_protosw *answer;
struct inet_sock *inet;
struct proto *answer_prot;
...
list_for_each_entry_rcu(answer, &inetsw[sock->type], list) {
err = 0;
if (protocol == answer->protocol) {
if (protocol != IPPROTO_IP)
break;
} else {
if (IPPROTO_IP == protocol) {
protocol = answer->protocol;
break;
}
if (IPPROTO_IP == answer->protocol)
break;
}
err = -EPROTONOSUPPORT;
}
...
// 将inet_stream_ops赋到socket->ops上
sock->ops = answer->ops;
// 获取tcp_prot
answer_prot = answer->prot;
...
// 分配sock对象,并把tcp_prot赋到sock->sk_prot上
sk = sk_alloc(net, PF_INET, GFP_KERNEL, answer_prot);
...
// 对sock对象进行初始化
sock_init_data(sock, sk);
...
}
初始化sock对象：
当软中断上收到数据包时通过调用sk_data_ready函数指针来唤醒在socket上等待的进程
// net/core/sock.c
void sock_init_data(struct socket *sock, struct sock *sk)
{
...
sk->sk_data_ready = sock_def_readable; // 设置数据就绪回调函数，当有数据可读时调用
sk->sk_write_space = sock_def_write_space; // 设置写空间可用回调函数，当发送缓冲区有空间时调用
sk->sk_error_report = sock_def_error_report;// 设置错误报告回调函数，当发生错误时调用
...
}
1.2 用户进程等待接收消息

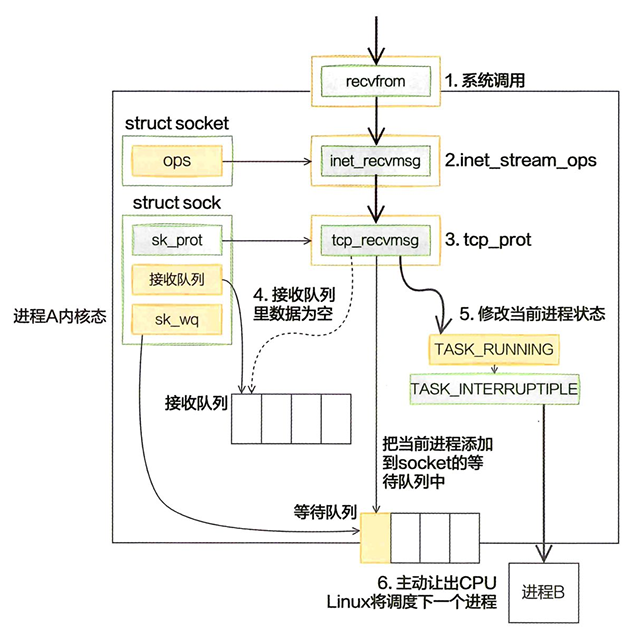

通过系统调用，用户进程进入内核态，执行一系列的内核协议层函数，接着在socket对象的接收队列中查看是否有数据，无数据则将自己添加到socket等待队列中，让出CPU。
1.2.1 代码分析
执行recvfrom(用于从套接字接收数据)系统调用：
// net/socket.c
SYSCALL_DEFINE6(recvfrom, int, fd, void __user *, ubuf, size_t, size,
unsigned int, flags, struct sockaddr __user *, addr,
int __user *, addr_len)
{
struct socket *sock;
...
// 根据用户传入的fd找到socket对象
sock = sockfd_lookup_light(fd, &err, &fput_needed);
...
err = sock_recvmsg(sock, &msg, size, flags); //从指定的 struct socket 中接收数据，调用具体协议的接收操作
...
}
sock_recvmsg—>__sock_recvmsg —> _ _sock_recvmsg_nosec：调用socket对象ops中的recvmsg，recvmsg指向的是inet_recvmsg
// net/socket.c
static inline int __sock_recvmsg_nosec(struct kiocb *iocb, struct socket *sock,
struct msghdr *msg, size_t size, int flags)
{
...
return sock->ops->recvmsg(iocb, sock, msg, size, flags);
}
调用socket对象里sk_prot下的recvmsg方法，recvmsg方法对应的是tcp_recvmsg方法
// net/ipv4/af_inet.c
int inet_recvmsg(struct kiocb *iocb, struct socket *sock, struct msghdr *msg,
size_t size, int flags)
{
...
err = sk->sk_prot->recvmsg(iocb, sk, msg, size, flags & MSG_DONTWAIT,
flags & ~MSG_DONTWAIT, &addr_len);
...
}
接收队列为空或者接收的数据不够多，则调用sk_wait_data将此进程阻塞
// net/ipv4/tcp.c
int tcp_recvmsg(struct kiocb *iocb, struct sock *sk, struct msghdr *msg,
size_t len, int nonblock, int flags, int *addr_len)
{
...
int copied = 0;
...
do {
...
// 遍历接收队列接收数据
skb_queue_walk(&sk->sk_receive_queue, skb) {
...
}
...
if (copied >= target) {
release_sock(sk);
lock_sock(sk);
} else // 没有收到足够数据,启用sk_wait_data阻塞当前进程
sk_wait_data(sk, &timeo);
...
} while (len > 0);
...
}

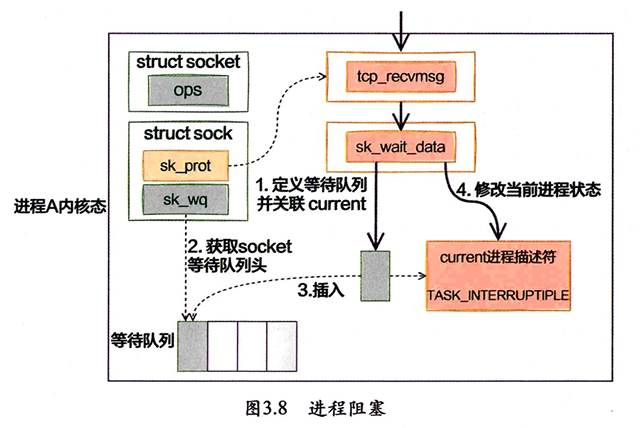

用户进程如何将自己阻塞sk_wait_data：
// net/core/sock.c
int sk_wait_data(struct sock *sk, long *timeo)
{
int rc;
// 当前进程(current)关联到所定义的等待队列项上
DEFINE_WAIT(wait);
// 调用sk_sleep获取sock对象下的wait
// 并准备挂起,将当前进程设置为可打断(INTERRUPTIBLE)
prepare_to_wait(sk_sleep(sk), &wait, TASK_INTERRUPTIBLE);
set_bit(SOCK_ASYNC_WAITDATA, &sk->sk_socket->flags);
// 通过调用schedule_timeout让出CPU,然后进行睡眠
rc = sk_wait_event(sk, timeo, !skb_queue_empty(&sk->sk_receive_queue));
...
}
DEFINE_WAIT宏定义：定义一个等待队列项wait
// include/linux/wait.h
#define DEFINE_WAIT_FUNC(name, function)
wait_queue_t name = { //定义一个wait_queue_t类型的变量name，表示一个等待队列项
.private = current, //存储当前进程的struct task_struct
.func = function, //回调函数
.task_list = LIST_HEAD_INIT((name).task_list), //将 wait_queue_t 链接到等待队列头（wait_queue_head_t）的链表中
}
#define DEFINE_WAIT(name) DEFINE_WAIT_FUNC(name, autoremove_wake_function)
调用sk_sleep获取socket对象下的等待队列列表头wait_queue_head_t
// include/net/sock.h
static inline wait_queue_head_t *sk_sleep(struct sock *sk)
{
BUILD_BUG_ON(offsetof(struct socket_wq, wait) != 0);
return &rcu_dereference_raw(sk->sk_wq)->wait;
}
调用prepare_to_wait来把新定义的等待队列项wait插入sock对象的等待队列
// kernel/wait.c
void prepare_to_wait(wait_queue_head_t *q, wait_queue_t *wait, int state)
{
unsigned long flags;
wait->flags &= ~WQ_FLAG_EXCLUSIVE;
spin_lock_irqsave(&q->lock, flags);
if (list_empty(&wait->task_list))
__add_wait_queue(q, wait);
set_current_state(state);
spin_unlock_irqrestore(&q->lock, flags);
}
1.3 软中断模块

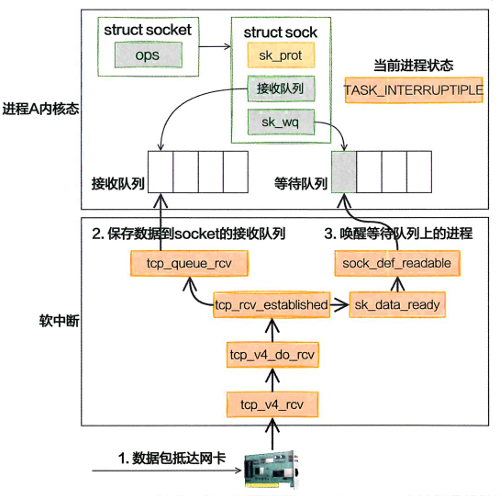

软中断接收数据的过程：
软中断中收到数据包后，若是TCP数据包则对应执行tcp_v4_rcv函数；若是ESTABLISH状态下的数据包，则最终会把数据拆出来放到对应socket的接收队列中，然后调用sk_data_ready来唤醒用户进程。
1.3.1 代码分析
根据网络包中的header中的source和dest信息在本机上查询对应的socket：
// net/ipv4/tcp_ipv4.c
int tcp_v4_rcv(struct sk_buff *skb)
{
...
// 获取tcp header
th = tcp_hdr(skb);
// 获取ip header
iph = ip_hdr(skb);
...
// 根据数据包header中的IP、端口信息查找到对应的socket
sk = __inet_lookup_skb(&tcp_hashinfo, skb, th->source, th->dest);
...
// socket未被用户锁定
if (!sock_owned_by_user(sk)) {
...
{
if (!tcp_prequeue(sk, skb))
ret = tcp_v4_do_rcv(sk, skb);
}
}
...
}
调用tcp_v4_do_rcv函数：
// net/ipv4/tcp_ipv4.c
int tcp_v4_do_rcv(struct sock *sk, struct sk_buff *skb)
{
...
if (sk->sk_state == TCP_ESTABLISHED) {
...
// 执行连接状态下的数据处理
if (tcp_rcv_established(sk, skb, tcp_hdr(skb), skb->len)) {
rsk = sk;
goto reset;
}
return 0;
}
// 其他非ESTABLISH状态的数据包处理
...
}
// net/ipv4/tcp_input.c
int tcp_rcv_established(struct sock *sk, struct sk_buff *skb,
const struct tcphdr *th, unsigned int len)
{
...
// 接收数据放到队列中
eaten = tcp_queue_rcv(sk, skb, tcp_header_len,
&fragstolen);
...
// 数据准备好,唤醒socket上阻塞掉的进程
sk->sk_data_ready(sk, 0);
...
}
// net/ipv4/tcp_input.c
static int __must_check tcp_queue_rcv(struct sock *sk, struct sk_buff *skb, int hdrlen,
bool *fragstolen)
{
...
// 把接收到的数据放到socket的接收队列的尾部
if (!eaten) {
__skb_queue_tail(&sk->sk_receive_queue, skb);
skb_set_owner_r(skb, sk);
}
return eaten;
}
sock_init_data函数已经把sk_data_ready指针设置成了sock_def_readable函数，默认就是就绪处理函数
// net/core/sock.c
static void sock_def_readable(struct sock *sk, int len)
{
struct socket_wq *wq;
rcu_read_lock();
wq = rcu_dereference(sk->sk_wq);
// 有进程在此socket的等待队列
if (wq_has_sleeper(wq))
// 唤醒等待队列上的进程
wake_up_interruptible_sync_poll(&wq->wait, POLLIN | POLLPRI |
POLLRDNORM | POLLRDBAND);
sk_wake_async(sk, SOCK_WAKE_WAITD, POLL_IN);
rcu_read_unlock();
}
唤醒在socket上因为等待数据而被阻塞掉的进程：
// include/linux/wait.h
#define wake_up_interruptible_sync_poll(x, m)
__wake_up_sync_key((x), TASK_INTERRUPTIBLE, 1, (void *) (m))
// kernel/sched/core.c
void __wake_up_sync_key(wait_queue_head_t *q, unsigned int mode,
int nr_exclusive, void *key)
{
unsigned long flags;
int wake_flags = WF_SYNC;
if (unlikely(!q))
return;
if (unlikely(!nr_exclusive))
wake_flags = 0;
spin_lock_irqsave(&q->lock, flags);
__wake_up_common(q, mode, nr_exclusive, wake_flags, key);
spin_unlock_irqrestore(&q->lock, flags);
}
__wake_up_common实现唤醒。函数调用的参数nr_exclusion传入1，只唤醒一个进程。
在__wake_up_common中找出一个等待队列项curr，然后调用其curr->func。在上一部分（等待接收消息）中，使用DEFINE_WAIT()定义等待队列项时，内核把curr->func设置成了autoremove_wake_function
// kernel/sched/core.c
static void __wake_up_common(wait_queue_head_t *q, unsigned int mode,
int nr_exclusive, int wake_flags, void *key)
{
wait_queue_t *curr, *next;
list_for_each_entry_safe(curr, next, &q->task_list, task_list) {
unsigned flags = curr->flags;
if (curr->func(curr, mode, wake_flags, key) &&
(flags & WQ_FLAG_EXCLUSIVE) && !--nr_exclusive)
break;
}
}
在autoremove_wake_function中，调用了default_wake_function
// kernel/sched/core.c
int default_wake_function(wait_queue_t *curr, unsigned mode, int wake_flags,
void *key)
{
return try_to_wake_up(curr->private, mode, wake_flags);
}
调用try_to_wake_up，这个函数执行完的时候，在socket上等待而被阻塞的进程就被推入可运行队列里了，这又将产生一次进程上下文切换的开销
1.3 同步阻塞IO方式缺点：
- 上下文切换开销大：一个进程专门为等待一个socket上的数据而被从CPU上拿下来，换上另一个进程；数据准备好后，睡眠的进程又会被唤醒；总共产生两次上下文切换开销
- 模型单一低效：socket和进程一对一
