前言

• FlightDeck FrSky Transmitter App
• MAVLink2 Packet Signing (Security)
• MAVLink High Latency Protocol
• Repeater for Wireless Ground Station Connections
• Telemetry Radio Regional Regulations

• Yaapu Telemetry Scripts for OpenTX

---

3.1 FlightDeck FrSky发射器应用程序

篇幅过多，另起一篇介绍：

http://t.csdnimg.cn/wWz8m

3.2 MAVLink2数据包签名(安全)

篇幅过多，另起一篇介绍：

http://t.csdnimg.cn/O9COz

3.3 MAVLink高延迟协议

篇幅过多，另起一篇介绍：

http://t.csdnimg.cn/YgEae

3.4 无线地面站连接中继器

本页说明如何实现地面控制站与遥测无线电接收器之间的无线连接。

1 概述

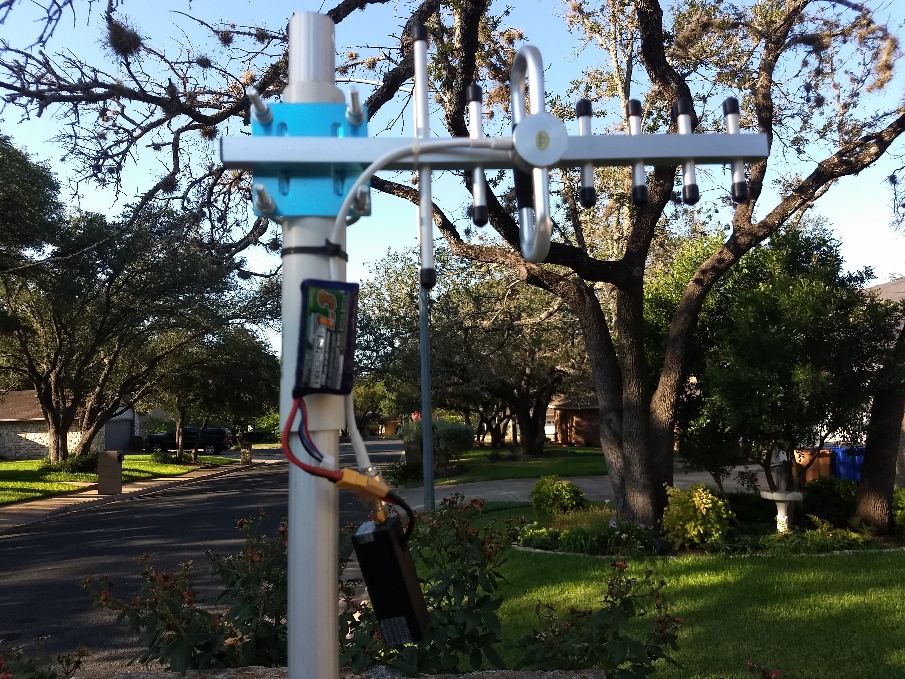

使用 ArduPilot 进行无线电遥测时，通常使用无线中继器比用 USB 电缆将遥测接收器连接到运行地面控制站 (GCS) 软件的 PC 或手机更为方便。这种中继器将遥测无线电接收器的输出转换为蓝牙或 WIFI，以便与地面控制站无线连接。如果使用的是基于手机的 GCS，则可以在飞行或驾驶飞行器时完全自由地移动。在使用定向接收天线的情况下，它允许将遥测接收器放置在远离 GCS 的高处，以获得最佳接收效果。

2 组件

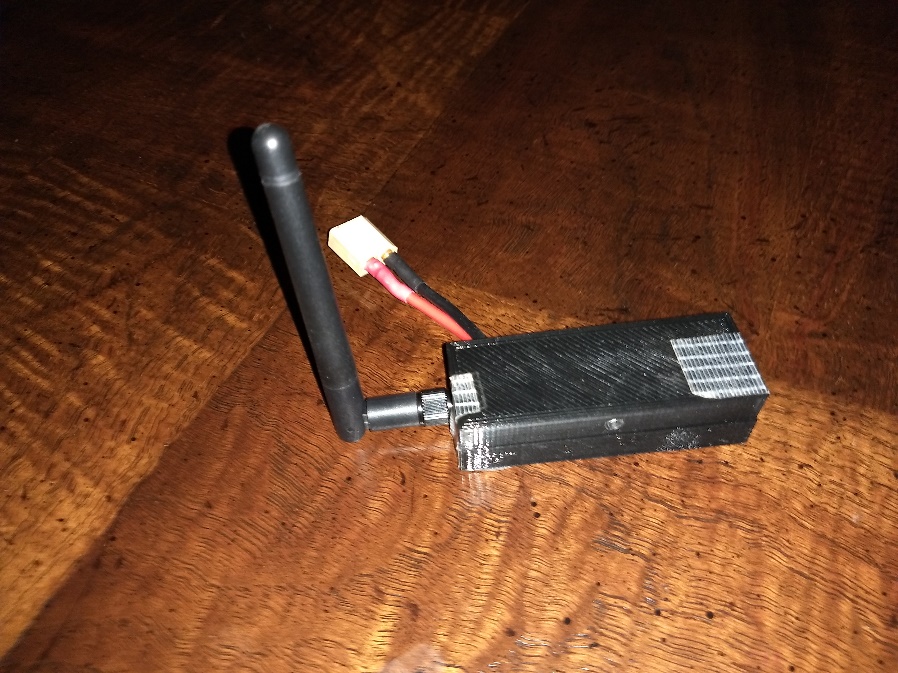

中继器的制作成本很低，体积很小，可以装在一个小箱子里。所需组件如下：

• 遥测接收器，如 Sik 无线电。最好不使用 USB 连接的机载版本，但 USB 版本可以很容易地转换用于此应用。请参见以下部分；
• 既可以是 HC-06 蓝牙模块，也可以是 ESP8266 WIFI 模块。与手机一起使用时，任选其一都能很好地工作，WIFI 比蓝牙的覆盖范围更远。对于电脑 GCS 而言，由于大多数便携式 PC 都没有集成 BT 功能，因此 WIFI 可能是最佳选择，因为大多数 PC 都集成了这一功能；
• 5V 降压稳压器，用于将电池（2s-4s LIPO 最理想）电压降至上述所需的 5V。

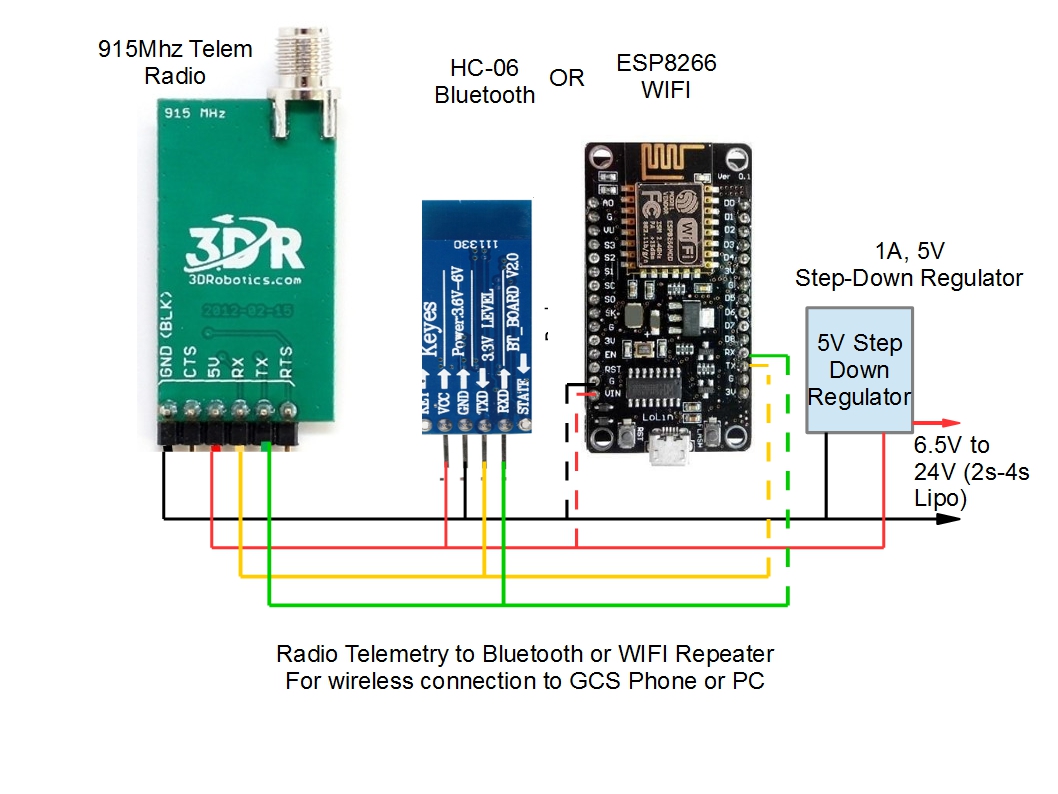

连接图如下所示。

3 设置

蓝牙模块波特率

模块必须设置为 57600 波特，才能与遥测无线电一起工作。此处(here)讨论了如何更改波特率。

ESP8266 WIFI Module

此处(here)详细介绍了 WIFI 模块的设置。

3.5 遥测无线电区域条例

篇幅过多，另起一篇介绍：

http://t.csdnimg.cn/dqgkI

3.6 用于OpenTX的Yaapu遥测脚本

篇幅过多，另起一篇介绍：

http://t.csdnimg.cn/49nWN
